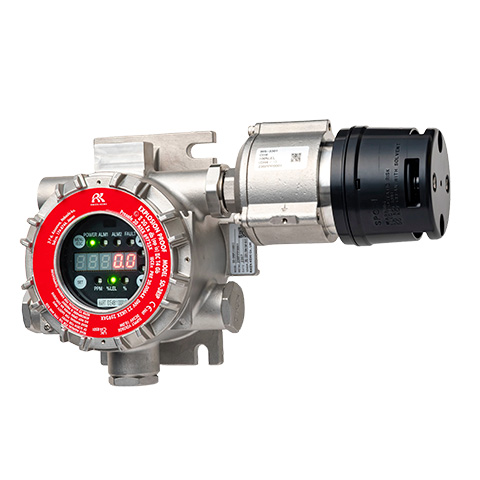

信号変換器付ガス検知部
SD-3シリーズ
SD-3RIP series
特長
・プラント向け可燃性ガス検知器

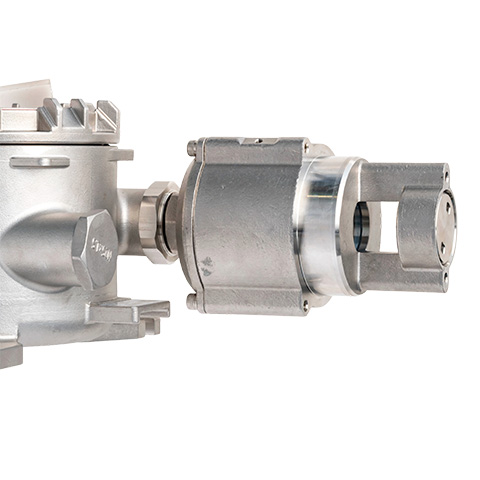

・オープンなガス導入部構造で高速応答を実現
・ステンレススチールとサファイアガラスの窓板で構成された堅牢なセンサ構造
・センサ寿命は最大10年（保証期間は3年※）
※年1回以上の点検が条件となります。
型式一覧

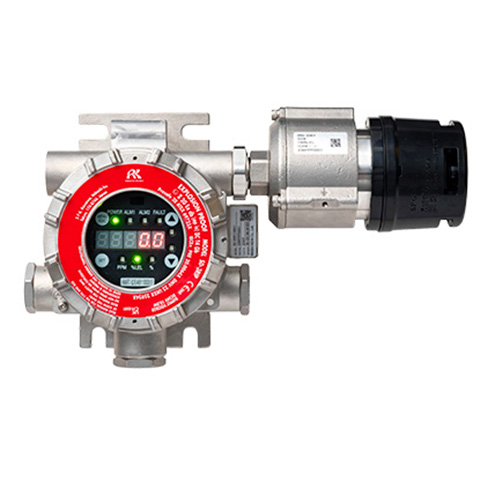

SD-3RIP（拡散式）

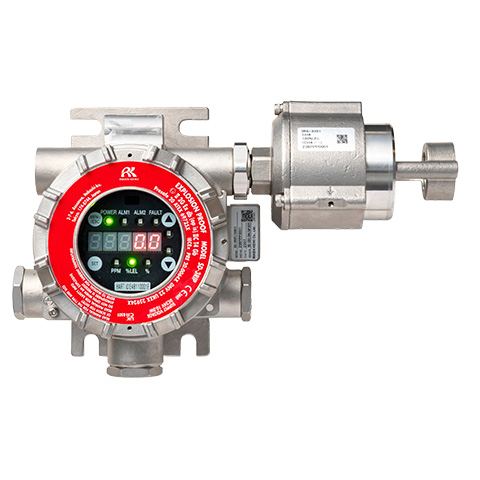

SD-3DRIP（吸引式）
SD-3SC+GD-3RIP（リモート式）
検知方式 |
吸引式/シングルタイプ, 拡散式/シングルタイプ |
検知原理 |
非分散型赤外線式 |
防爆の種類 |
耐圧防爆構造 |
防爆等級 |
Japan Ex : Ex db op is ⅡC T4 Gb |
保護等級 |
IP66/67/68相当 |
認証 |
国内防爆, ATEX, IECEx |
CEマーキング |
EMC指令、LVD指令、ATEX指令、RoHS指令 |
電源 |
DC24V(DC18～30V)・最大10W |
外形寸法 |
拡散式 約325(W)×201(H)×127(D)mm |
質量 |
拡散式 約8.8kg |
使用温度範囲 |
Japan Ex : -20℃～+70℃ |
使用湿度範囲 |
0～95%RH（結露なきこと。搭載センサにより異なる場合があります） |
検知対象ガス
C2H4, C3H8, C4H6, CH4, CO2, i-C4H10, i-C4H8, n-C6H14
